1-1. 퍼셉트론 작동 예시 구현하기

이번 실습에서는 이론 영상을 통해 학습한 퍼셉트론의 작동 예시를 직접 코드로 구현해보도록 하겠습니다.

• 비의 유무와 여친의 만남 요청 유무 (입력값 x1x1, x2x2)
• 비를 얼마나 좋아하는지와 여친을 얼마나 좋아하는지 (가중치 w1w1, w2w2)
• 외출을 얼마나 좋아하는지 (Bias BB)

위 세 가지 사항과 아래의 표를 고려해서 외출 여부(출력값 yy)를 판단하는 Perceptron 함수를 만들어봅시다.

x1x1, x2x2 , w1w1, w2w2값을 다양하게 입력하면 그에 따른 신호의 총합을 계산한 다음, 그 값을 활성화 함수가 전달받아 외출 여부를 나타내는 yy값 (외출한다: 1, 외출하지 않는다: 0)을 반환합니다.

예를 들어 x1x1 = 1, x2x2 = 0, w1w1 = -3, w2w2 = 4, B(bias)B(bia**s) = -1이라면 활성화 함수를 거친 값인 yy는 0이 되어 ‘외출하지 않는다’라는 결과를 얻을 것입니다.

실습

1. 입력 받은 x1x1, x2x2, w1w1, w2w2 값들을 이용하여 계산한 신호의 총합 output과 그에 따른 외출 여부 y를 반환하는 Perceptron 함수를 완성하세요.
   • 활성화 함수는 ‘신호의 총합이 0 초과면 외출하고, 0 이하라면 외출하지 않는다‘는 규칙을 가집니다.
   • Bias 값은 외출을 좋아하는 정도를 의미하며, -1로 설정되어 있습니다.
2. 실행 버튼을 눌러 x1x1, x2x2, w1w1, w2w2 값을 다양하게 입력해보고, Perceptron함수에서 반환한 신호의 총합과 그에 따른 외출 여부를 확인해보세요.

1-2. DIY 퍼셉트론 만들기

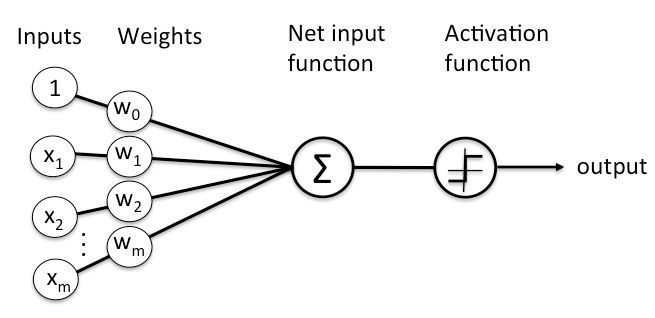

이번 실습에선 위 그림과 같은 퍼셉트론을 구현해 봅시다.

위 그림에서 m = 4로 설정하겠습니다. 따라서 입력값(Input)은 x1,x2,x3,x4x1,x2,x3,x4로 총 4개, 가중치(Weight)도 w1,w2,w3,w4w1,w2,w3,w4로 총 4개입니다.

가중치 w0w0에 대한 입력값은 1이므로 두 값이 곱해진 값은 상수 w0w0이고, 이는 곧 Bias입니다. 따라서 Bias b=1∗w0=w0b=1∗w0=w0 라고 할 수 있습니다.

입력값 x1,x2,x3,x4x1,x2,x3,x4와 가중치 w1,w2,w3,w4w1,w2,w3,w4, 그리고 1과 w0w0까지 Net input function에 입력되면 y=w1x1+w2x2+w3x3+w4x4+by=w1x1+w2x2+w3x3+w4x4+b, 즉 신호의 총합 값이 나오게 됩니다.

yy는 이제 Activation function, 즉 활성화 함수에 입력값으로 들어가고, 우리의 퍼셉트론은 yy값에 따라 최종 신호 0 또는 1을 반환하게 됩니다.

실습

1. 가중치 값이 들어간 1차원 리스트 w와 임의의 Bias 값인 b를 설정해줍니다.
2. 신호의 총합 output을 정의하고, output이 0 이상이면 1을, 그렇지 않으면 0을 반환하는 활성화 함수 y를 작성해 perceptron 함수를 완성합니다.

1-3. AND gate와 OR gate 구현하기

이번 실습에서는 이론 영상을 통해 학습한 퍼셉트론의 AND gate와 OR gate를 직접 구현해보도록 하겠습니다.

AND gate와 OR gate는 한 개의 퍼셉트론으로 만들어졌기 때문에 단층 퍼셉트론이라고 부릅니다.

단층 퍼셉트론인 AND gate와 OR gate를 직접 구현해보며 적절한 가중치(Weight)와 Bias 값을 찾아보고, 가장 기본적인 활성화 함수인 Step Function을 구현해보도록 하겠습니다.

AND, OR gate 입출력 표

실습

1. And_gate 함수를 완성하세요.
2. OR_gate 함수를 완성하세요.

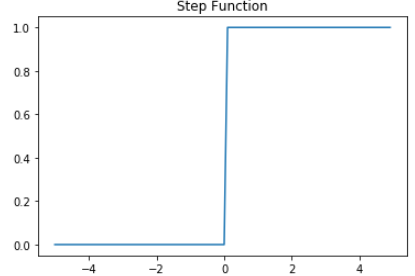

3. 활성화 함수인 Step_Function 함수를 아래 그래프를 참고하여 완성하세요.

1. 실행 버튼을 눌러 입출력 표와 결괏값을 비교해본 후 제출하세요.

Tips!

이전 실습과 달리 이번 실습은 입력값 x와 가중치 값 weight가 리스트가 아닌 Numpy array 형태로 주어져있습니다. 따라서 필요하다면 Numpy 연산 메소드를 사용해도 좋습니다.

1-4. NAND gate와 NOR gate 구현하기

앞선 실습에서는 가중치(Weight), Bias, Step Function을 이용하여 단층 퍼셉트론인 AND gate와 OR gate를 구현해보았습니다.

이번 실습에서는 가중치와 Bias 값을 조정해보며 동일한 단층 퍼셉트론 NAND gate와 NOR gate를 구현해보도록 하겠습니다.

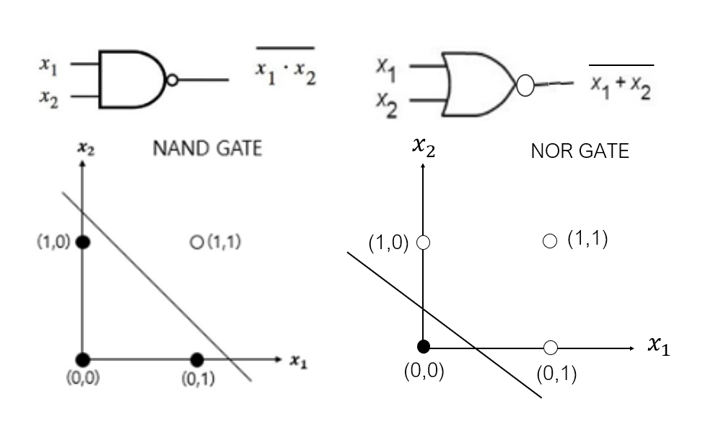

NAND, NOR gate 입출력 표

실습

1. 앞선 실습과 위의 입출력 표를 참고하여 NAND_gate 함수를 완성하세요. 이번 실습에서는 Bias 값 뿐만 아니라 가중치도 자유롭게 적절한 값을 설정해야합니다.
2. 앞선 실습과 위의 입출력 표를 참고하여 NOR_gate 함수를 완성하세요. 마찬가지로 Bias 값 뿐만 아니라 가중치도 자유롭게 적절한 값을 설정해야합니다.
3. 앞선 실습을 참고하여 Step_Function 함수를 완성하세요. 앞 실습에서 구현한 함수를 그대로 사용할 수 있습니다.
4. 실행 버튼을 눌러 입출력 표와 결괏값을 비교해본 후 제출하세요.

1-5. 비선형적인 문제 : XOR 문제

XOR 문제는 주어진 두 x1, x2의 값이 다르면 결과가 1이 나오고 같으면 0이 나오는 문제 입니다. 이번 실습은 이진 분류가 가능한 선형 분류기 하나로 XOR 문제를 풀면 어떤 결과가 나오는지 확인하는 실습입니다.

XOR gate 입출력 표

XOR 문제의 경우는 지금까지 만든 AND, OR, NAND, NOR gate처럼 선형 분류기 하나로 문제를 해결할 수 없습니다. 즉 이는 로지스틱 회귀(Logistic Regression)로 문제를 해결할 수 없다는 뜻과 같습니다.

로지스틱 회귀는 범주형 변수를 회귀 예측하는 알고리즘을 말합니다. XOR gate를 포함한 AND, OR, NAND, NOR gate는 0과 1의 입력쌍을 통해 0 또는 1, 즉 두 종류의 변수를 예측합니다. 따라서 지금까지 배운 gate 알고리즘은 모두 로지스틱 회귀 알고리즘입니다.

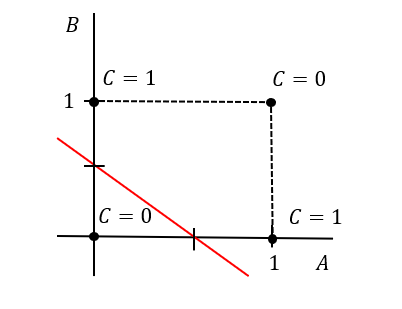

아래의 그림은 분홍색 선인 선형 분류기가 XOR 문제를 풀 수 없음을 좌표 평면 상에서 나타낸 그림입니다.

실습

1. 앞선 실습과 위의 입출력 표를 참고하여 XOR_gate 함수를 최대한 완성해보세요. 이번 실습에서도 Bias 값 뿐만 아니라 가중치 또한 자유롭게 적절한 값을 설정해야합니다. 하지만 어떤 가중치와 Bias 값을 설정하더라도 100% 완벽한 XOR_gate 함수 완성은 불가능할 것입니다.
2. 앞선 실습을 참고하여 Step_Function 함수를 완성하세요. 앞 실습에서 구현한 함수를 그대로 사용할 수 있습니다.
3. 실행 버튼을 눌러 입출력 표와 결괏값을 비교해보고, 분류 정확도 Accuracy가 50% 이상이 되도록 만들어보세요.

1-6. 다층 퍼셉트론으로 XOR gate 구현하기

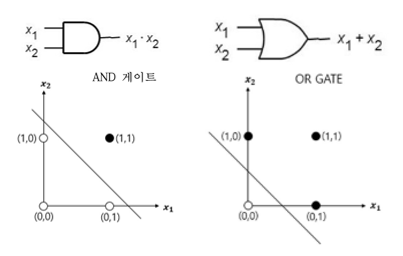

단층, 즉 한 개의 퍼셉트론으로 가중치와 Bias를 조정하여 구현한 AND, OR, NAND, NOR Gate는 하나의 직선으로 영역을 나눈 후 출력을 조정하여 나온 결과라고 할 수 있습니다.

XOR Gate를 완벽히 구현하기 위해선 어떻게 가중치와 Bias를 조정해야 할까요?

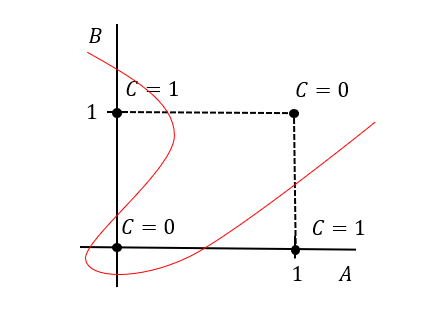

위의 그림과 같이 한 개의 퍼셉트론으로는 하나의 직선으로 영역을 나누기 때문에 XOR Gate 구현이 불가능합니다.

하지만, 한 개의 퍼셉트론이 아닌 여러 개, 즉 다층으로 퍼셉트론을 쌓는다면 어떨까요? 다양한 퍼셉트론들을 활용하여 XOR Gate를 구현해보겠습니다.

XOR gate 입출력 표

실습

1. AND_gate 함수를 확인하세요.
2. OR_gate 함수를 확인하세요.
3. NAND_gate 함수를 확인하세요.
4. Step_Function 함수를 확인하세요.

5. 아래 그림을 참고하여 AND_gate, OR_gate, NAND_gate 함수들을 활용해 XOR_gate 함수를 구현하세요.

1. 실행 버튼을 눌러 입출력 표와 결괏값을 비교해본 후 제출하세요.

1-7. 다층 퍼셉트론(MLP) 모델로 2D 데이터 분류하기

data 폴더에 위치한 test.txt 데이터와 train.txt데이터를 활용하여 2-D 평면에 0과 1로 이루어진 점들의 각 좌표 정보 (x,y)(x,y) 를 통해 모델을 학습시키겠습니다.

hidden_layer_sizes를 조정해보면서 다층 퍼셉트론 분류 모델을 학습시켜 모델의 정확도가 81% 를 넘도록 해봅시다.

이전 실습에서 단층 퍼셉트론인 AND, OR, NAND Gate를 구현하고, 이들을 쌓아서 XOR Gate를 만들어 보았습니다. 즉, XOR Gate는 단층 퍼셉트론을 여러 개 쌓아서 만든 다층 퍼셉트론 (MLP: Multi Layer Perceptron)이라고 할 수 있습니다. 다층 퍼셉트론으로 만든 모델은 인공 신경망이라고도 합니다.

이번 실습에서는 사이킷런에서 제공하는 다층 퍼셉트론 모델인 MLPClassifier를 이용해서 2D 데이터를 분류해보겠습니다.

다층 퍼셉트론 모델을 사용하기 위한 사이킷런 함수/라이브러리

• from sklearn.neural_network import MLPClassifier: 사이킷런에 구현되어 있는 다층 퍼셉트론 모델을 불러옵니다.
• MLPClassifier(hidden_layer_sizes): MLPClassifier를 정의합니다.
• hidden_layer_sizes: 간단하게 hidden layer의 크기를 조절할 수 있는 인자입니다.

MLPClassifier는 역전파(backpropagation)라는 기법을 사용하여 모델을 학습합니다. 역전파는 2장에서 자세하게 배울 수 있으니 여기선 용어만 알아둡시다.

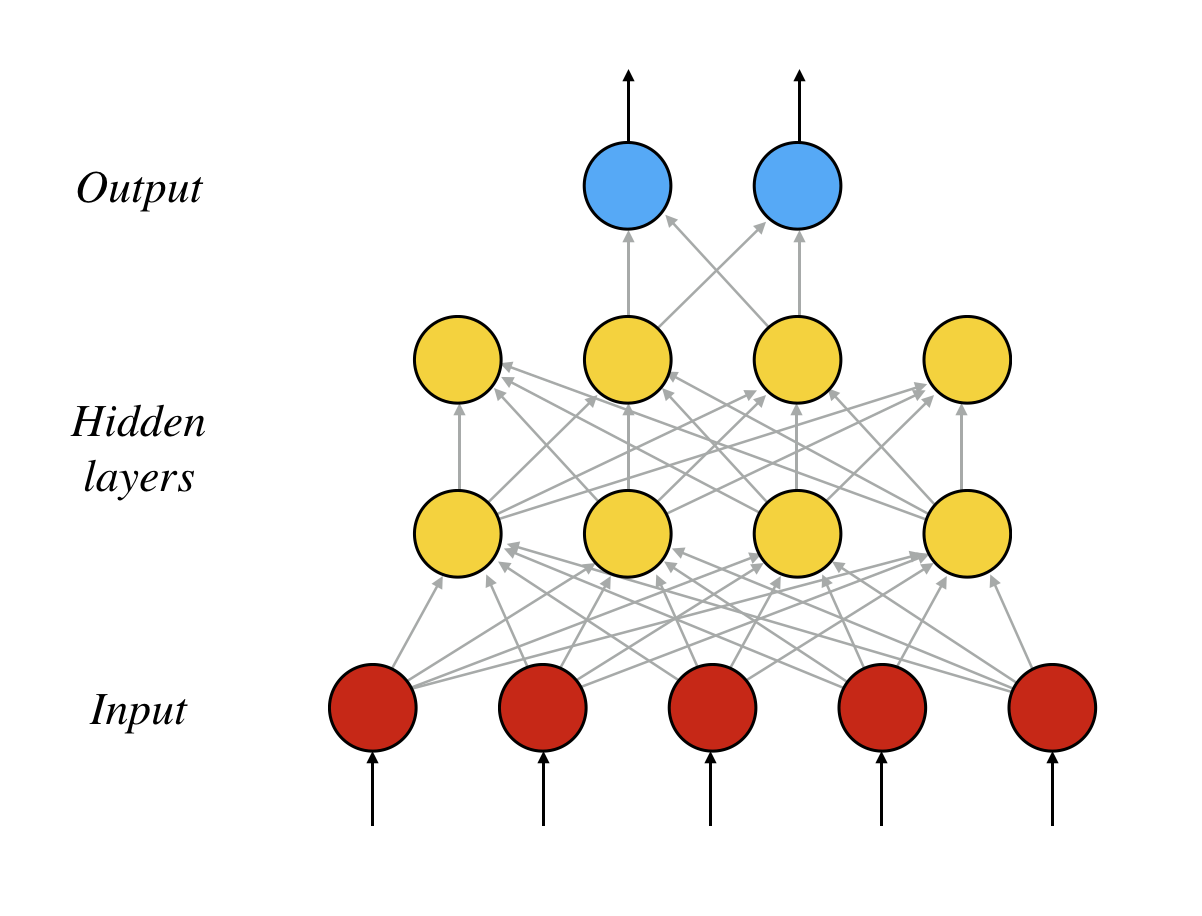

밑의 소스 코드는 첫 번째 히든층에 4개, 두 번째 히든층에 4개의 퍼셉트론을 가지게 설정한 것이고, 위 그림과 같은 모델을 나타냅니다.

clf = MLPClassifier(hidden_layer_sizes=(4, 4))

clf.fit(X, Y)
Copy

실습

1. MLPClassifier를 정의하고 hidden_layer_sizes를 조정해 히든층의 레이어의 개수와 퍼셉트론의 개수를 바꿔본 후, 학습을 시킵니다.
2. 정확도를 출력하는 report_clf_stats함수를 완성합니다. hit는 맞춘 데이터의 개수, miss는 못 맞춘 데이터의 개수입니다. 정확도 점수 score는 (맞춘 데이터의 개수 / 전체 데이터 개수) x 100으로 정의하겠습니다. score를 코드로 작성해보세요.
3. 앞서 완성한 함수를 실행시키는 main 함수를 완성합니다. 코드 주석의 Step들을 참고하세요.
4. 일반적으로, 레이어 내의 퍼셉트론의 개수가 많아질수록 성능이 올라가는 것을 확인할 수 있습니다. 레이어의 개수와 퍼셉트론의 개수를 극단적으로 늘려보기도 하고, 줄여보면서 정확도를 81% 이상으로 늘려보세요.

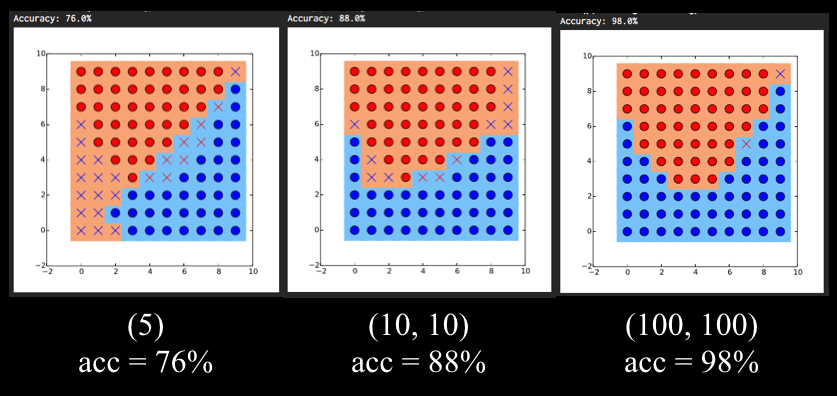

출력 예시

아래 이미지는 학습 결과에 대한 출력 예시입니다. 그래프에서 나타나는 배경색은 모델이 예측한 결과, O/X 가 나타내는 색은 실제값 (ground truth) 입니다. 모델이 맞게 예측한 경우 O, 틀리게 예측한 경우 X 로 표시됩니다.

1-8. 손글씨 분류하기

이번 실습에서는 다층 퍼셉트론 모델을 이용해 손글씨 분류를 해보겠습니다. 손글씨 데이터는 사이킷런에 이미 준비되어 있는 데이터를 사용합니다.

0부터 9까지의 숫자에 대한 10개 클래스의 글씨 데이터이며, 총 1797개의 손글씨 데이터가 있습니다. 각각의 손글씨 데이터는 8 x 8 격자(픽셀)로 이루어져 있습니다.

손글씨 데이터를 분류하기 위해 앞선 실습과 마찬가지로 이번에도 사이킷런에서 제공하는 다층 퍼셉트론 모델 MLPClassifier을 사용하겠습니다. 다층 퍼셉트론 모델을 사용하기 위한 사이킷런 함수/라이브러리는 앞선 실습의 설명을 참고하세요.

이 외 다양한 파라미터는 이 링크에서 확인하실 수 있습니다.

실습

hidden_layer_sizes를 조정해보면서 다층 퍼셉트론 분류 모델을 학습시켜 모델의 정확도가 95% 이상이 되도록 해봅시다.

1. 손글씨 데이터를 X, y로 읽어온 후 앞의 1600개는 학습 데이터, 나머지는 테스트 데이터로 나눕니다.
2. 이전 실습과 마찬가지로 MLPClassifier를 정의하고 hidden_layer_sizes를 조정해 hidden layer의 크기 및 레이어의 개수를 바꿔본 후, 학습을 시킵니다. 이때, solver='adam', beta_1=0.999999로 설정합니다.
3. 정확도를 출력하는 report_clf_stats함수를 완성합니다. 이전 실습을 참고하세요.
4. 앞서 완성한 함수를 실행시키는 main 함수를 완성합니다. 코드 주석의 Step들을 참고하세요.

이전 실습처럼 레이어의 수와 퍼셉트론의 개수를 조절해보면서 정확도를 95% 이상으로 늘려보세요.

1-9. 퍼셉트론 선형 분류기를 이용해 붓꽃 데이터 분류하기

이번 실습에서는 퍼셉트론 선형 분류기를 이용하여 iris data(붓꽃 데이터)를 분류해보도록 하겠습니다.

iris data는 사이킷런에 이미 준비되어 있는 데이터이며, 꽃의 정보를 저장하고 있는 data와 해당 꽃의 품종을 저장하는 target으로 이루어져 있습니다.

data는 다음과 같은 4가지의 feature로 이루어져 있으며, (150, 4) shape을 가진 numpy array입니다.

• sepal length(꽃받침 길이)
• sepal width (꽃받침 넓이)
• petal length (꽃잎 길이)
• petal width (꽃잎 넓이)

target은 다음과 같은 세 종류의 붓꽃 품종이 저장되어 있으며, (150, ) shape을 가진 numpy array입니다.

• setosa
• versicolor
• virginica

이번 실습에서는 사이킷런에서 제공하는 퍼셉트론 선형 분류기 Perceptron과 붓꽃의 ‘petal length(꽃잎 길이)’, ‘petal width(꽃잎 넓이)’ 2가지 feature들을 이용하여 붓꽃 품종을 분류해봅니다.

그 다음, 모델의 파라미터 값을 조정하여 테스트 데이터에 대한 분류 정확도를 90% 이상으로 높여보겠습니다.

퍼셉트론을 구현하기 위한 사이킷런 함수/라이브러리

• from sklearn.linear_model import Perceptron: 사이킷런에 구현되어 있는 Perceptron 모델을 불러옵니다.

• Perceptron(max_iter, eta0)

  Perceptron 모델을 정의합니다.

  • max_iter : 모델 학습 최대 횟수
  • eta0 : 모델에 사용되는 가중치가 업데이트 되는 속도 (default = 1)

실습

1. iris 데이터를 불러오고, 불러온 데이터를 학습용 데이터 80%, 테스트용 데이터 20%로 분리하여 반환하는 함수를 구현합니다.
2. 사이킷런의 Perceptron 클래스를 사용하여 Perceptron 모델을 정의한 후, 학습용 데이터에 대해 학습시키고 테스트 데이터에 대해 예측을 합니다.
3. 실행 버튼을 눌러 분류 정확도를 확인해보고, 정확도를 90% 이상 으로 높일 수 있도록 Perceptron의 파라미터를 수정해 제출하세요.
